HL1500-TDZ型全电动天地综框上轴车

[ 发布日期:2019-10-15 ] 【打印此文】 【关闭窗口】

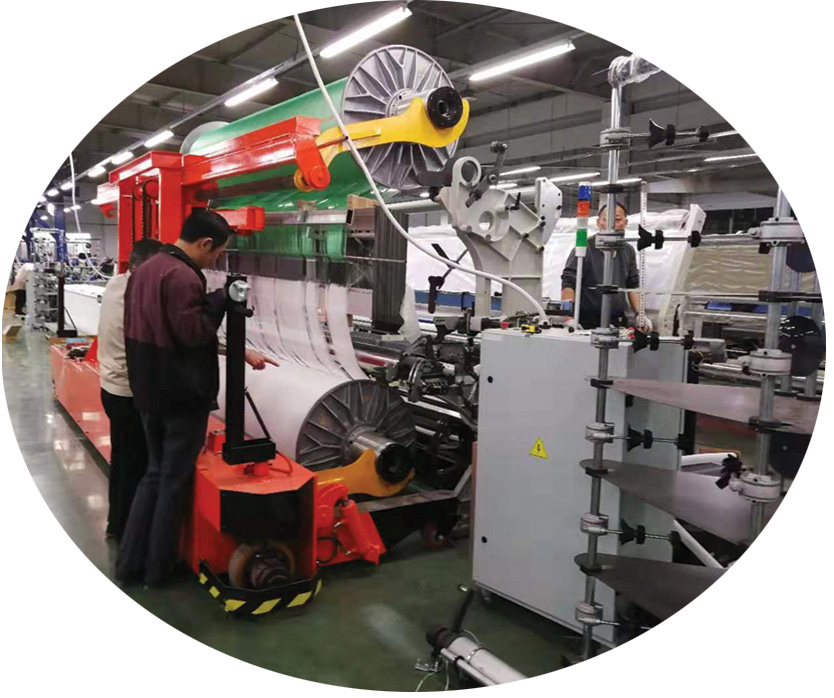

HL1500-TDZ型全电动天地综框上轴车

HL1500-TDZ型全电动天地综框上轴车

用途:适用于幅宽1900~3900mm各类型双层织机天轴,地轴带综框上轴与运输。
特点:电动行走,电动液压升降。先进的24V电路系统,使行走,升降更稳定。
可选配随动系统(转向助力)使操作更为灵活方便,节省工人上轴时间,提高工作效率,且稳定性高。
载重:1000~3000Kg
适用幅宽:190~390cm
适用盘片:Φ800~Φ1250mm
天轴提升高度:2300mm
适用通道宽度:≥2000mm
序号 名称 型号/规格
1 驾驶方式 步行式
2 速度 0-5Km/h
3 转弯半径 按幅宽
4 适用织机幅宽 R/S190-390cm
5 适用盘片直径 Φ800-Φ1250mm
6 车身宽 1300mm
7 主轴 60正六角棒
8 天轴提升高度 2300mm
9 综框最低/最高点 880-1800 mm
10 万向轮 Φ200铁芯PU轮
11 驱动轮 DC24V 1.5kW
12 动力单元 DC24V 2kW
13 驱动控制 柯蒂斯
14 电器控制 西门子
15 蓄电池 3D-210
16 充电机 DF-2425 24V25A
17 额定载重 2500Kg
18 建议通道宽度 ≥2000mm
